Při svařování metodou MMA, tedy svařování obalenou elektrodou, je správné zapojení kabelů zásadní pro stabilitu oblouku, kvalitu svaru i životnost elektrody. Častá otázka zní: Má být držák elektrody zapojen na plus nebo na mínus?

Odpověď není univerzální — záleží na typu elektrody a materiálu. Rutilové elektrody nejsou jen na trafo. Spousta elektrod CHEM-WELD je určená jak pro sváření trafem (střídavým proudem ∼ ), tak pro sváření invertorem (usměrněný proud = )

Důležité jsou značky u každé elektrody   =  +  -  ∼

= (DC) znamená stejnosměrný proud, tyto stroje jsou nazývány jako svářečky, invertory, usměrňovače
= - (DC-) pro sváření usměrněným proudem (invertor) se zapojením elektrody na ( -) pól
= + (DC+) pro sváření usměrněným proudem (invertor) se zapojením elektrody na ( + )pól
∼ (AC) pro svařování střídavým proudem (trafo) + uvedeno minimální napětí (V)
∼ (AC+) pro svařování střídavým proudem (trafo),  vlastnosti podobné DC+

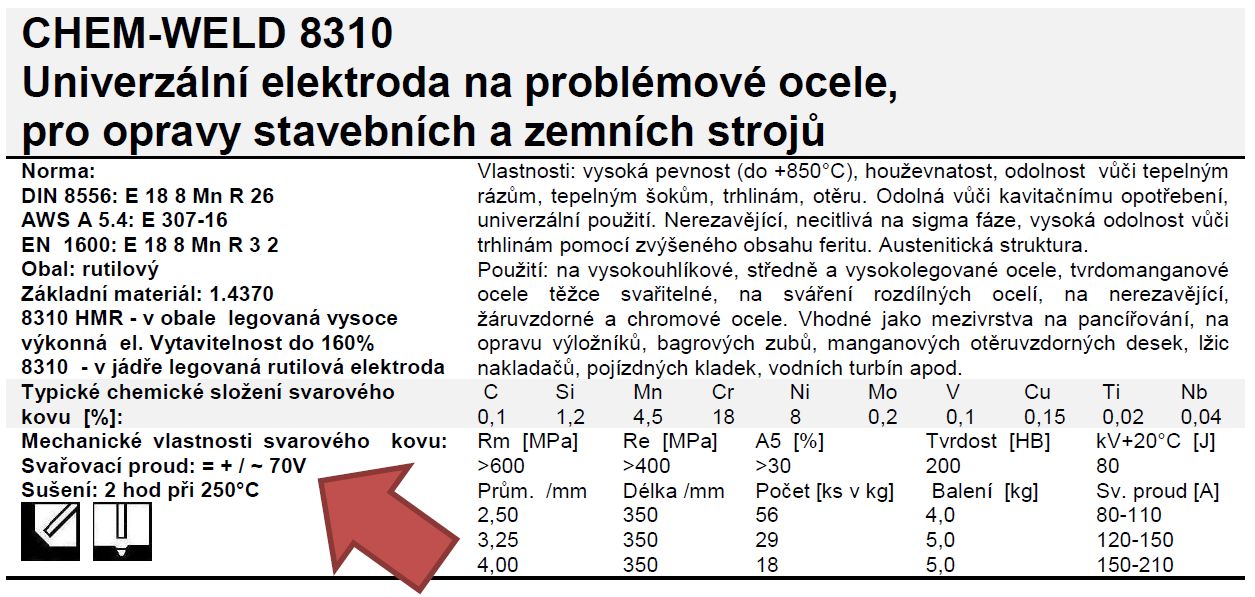

Na etiketě nebo v popisu elektrod vyhledejte informace pro svařování:

 Na štítku je uvedeno:  "Svařovací proud: = +/ ~ 70 V"

=   svařování na stejnosměrném proudu (invertor)
+  pól pro připojení kabelu s držákem a elektrodou
~ 70 V  svařování na střídavém zdroji (trafo) při min. napětí 70 V

Trafo pro svařování (svařovací transformátor)

svařuje na principu elektromagnetické indukce. Nabízí jednoduché a spolehlivé svařování bez pokročilých svařovacích funkcí.  Svařovací kabely jsou pevně zabudovány ke stroji a nelze je měnit. Držák s elektrodou je tedy zapojen trvale na ( - )  pól. Přídavné materiály je třeba volit s označením ∼ nebo AC.

Invertor (MMA invertorová svářečka)

Invertor pro MMA má dva výstupní póly: + (kladný pól) a − (záporný pól). Ke svářečce připojujete Držák elektrody a Zemnící svorku (kostru). Zapojení určuje tzv. polaritu svařování.

Polarita

Co je přímá polarita (DC−)?
Elektroda MÍNUS (−) Zemnící svorka PLUS (+)
Svařovací proud teče směrem od (-) na (+) pól, tedy z elektrody do materiálu.
Výsledkem je menší průvar, širší svar, ale lepší práce s tavnou lázní a vedením svaru.
Např. téměř univerzální elektroda CHEM-WELD 7000

Co je nepřímá polarita (DC+)?
Elektroda na PLUS (+) Zemnící svorka → MÍNUS (−)
Svařovací proud teče směrem od (-) na (+) pól, tedy z přes materiál do elektrody.
Elektroda se více taví do materiálu, vzniká hlubší a užší průvar.
Proto je vhodná pro silnější materiály,  svařování konstrukcí, pro navařování.
Např. oblíbená rutilobazická elektroda CHEM-WELD 7100

Vždy je nutné dodržet doporučenou polaritu uvedenou na obalu elektrod.

Některé elektrody mohou být zapojeny na plus nebo na mínus - např. Elektroda na litinu CHEM-WELD 6100

Co se stane při špatném zapojení?

Nesprávná polarita může způsobit nestabilní oblouk, nadměrné rozstřiky, nedostatečný průvar, pórovitost, obtížné zapalování elektrody, nižší mechanické vlastnosti svaru - u bazických elektrod může být svar výrazně nekvalitní.

Častou chybou je špatné připojení zemnící svorky.  Je důležité připojit zemnící svorku přímo  k obrobku a na čistý kovový povrch!
